Jak integrovat desku do vašeho topidla

Řídicí deska GPO iotHub TPCB byla navržena tak, aby zapadla do stávající výrobní linky topidel — ne aby ji přestavovala. Toto je skutečný postup našich OEM partnerů.

Pět kroků k chytrému topidlu

  1. 1

    Nákup desky IoT Hub

    Objednejte řídicí desky GPO iotHub TPCB pro svou výrobní šarži.

  2. 2

    Registrace sériových čísel

    Každé sériové číslo desky je registrováno pod účtem výrobce — každý vyrobený kus je propojen s vaším panelem výrobce.

  3. 3

    Montáž desky do výrobku

    Namontujte desku do těla topidla: rozměry 120 × 40 mm, uchycení M3, výška v sestavě do 29 mm.

  4. 4

    Připojení desky k internetu

    Deska se připojí přes Wi-Fi (802.11 b/g/n, 2,4 GHz); Bluetooth zůstává k dispozici pro ovládání offline.

  5. 5

    Ověření funkčnosti

    Zkontrolujte zařízení přes webovou stránku nebo mobilní aplikaci — řízení teploty, plán, statistiky.

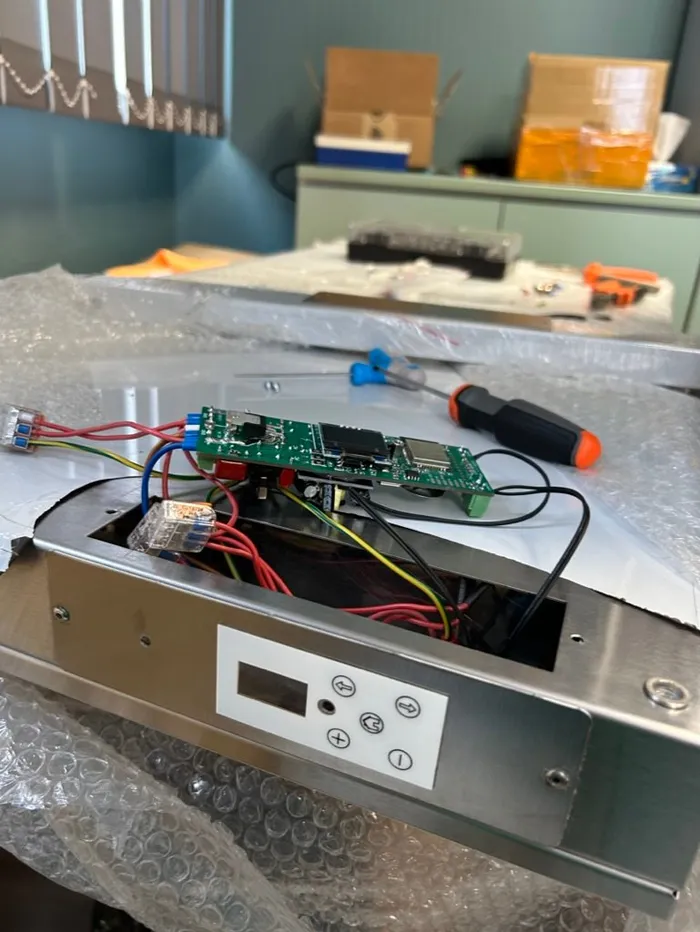

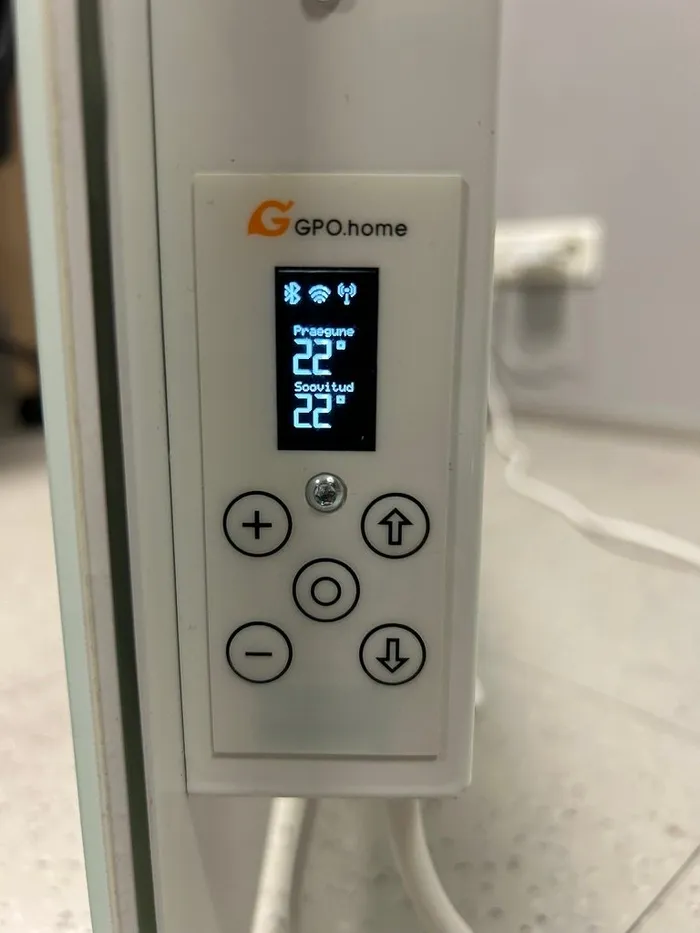

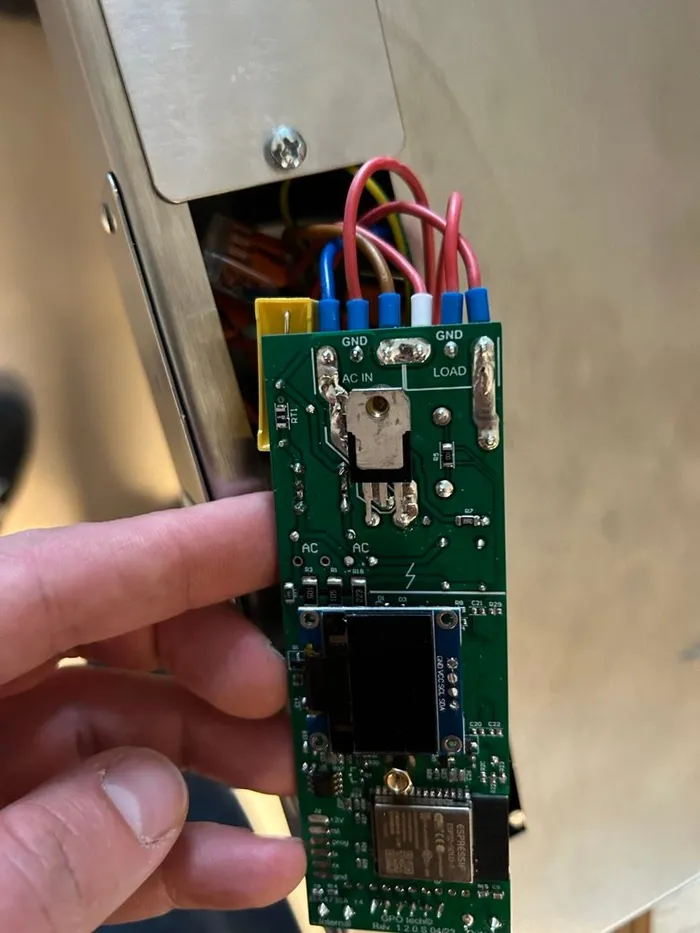

Montáž řídicí desky GPO iotHub TPCB do krytu topidla Řídicí deska GPO iotHub TPCB osazená a zapojená uvnitř těla topidla Hotové elektrické topidlo s displejovým panelem GPO.home

Mechanická integrace

Deska se vejde do většiny těles panelů, konvektorů i žebříků bez překonstruování krytu.

  • Rozměry desky 120 × 40 mm, tloušťka PCB 1,6 mm
  • Výška v sestavě do 29 mm
  • Montážní body M3
  • Anténa BLE/Wi-Fi na desce — žádné vedení externí antény
  • Referenční výkres výřezu pro displej v sekci Dokumenty

Elektrické připojení

Standardní připojení k síti, tiché triakové spínání, žádné opotřebení relé.

  • Napájení 230 V AC, maximální zátěž 3 kW
  • Triakové spínání — bez cvakání relé
  • Vstupy pro dvě teplotní čidla (prostorové a povrchové)
  • Schéma zapojení v sekci Dokumenty

Jak dlouho to trvá na lince?

Po první pilotní šarži se montáž a připojení desky stane standardní operací montážní linky. Přesný takt závisí na vašem krytu; pomůžeme s nastavením první série a sdílíme procesní dokumentaci stávajících partnerů.

Objednejte testovací vzorek

Zašleme vzorek GPO iotHub TPCB, aby vaši inženýři mohli posoudit integraci na skutečném topidle.

Odpovídáme do 1 pracovního dne.
